¿Cómo se utiliza el láser para el escaneo 3D?

Los láseres se utilizan en el escaneo 3D proyectando luz sobre un objeto y midiendo el reflejo para calcular la distancia, creando una 'nube de puntos' detallada de millones de puntos de datos que forman un modelo 3D. Los escáneres utilizan métodos como el tiempo de vuelo (ToF), que mide el tiempo que tardan en regresar los pulsos, o la triangulación láser, que utiliza ángulos y posiciones conocidas del sensor para determinar la profundidad. Este proceso captura datos geométricos precisos para aplicaciones en arquitectura, ingeniería, juegos y fabricación.

Cómo funciona (métodos clave)

Tiempo de vuelo (LiDAR):

El escáner emite rápidos pulsos láser.

Mide el tiempo exacto que tarda cada pulso en recuperarse.

Conociendo la velocidad constante de la luz, calcula la distancia a la superficie del objeto.

Millones de estas mediciones de distancia crean una densa nube de puntos.

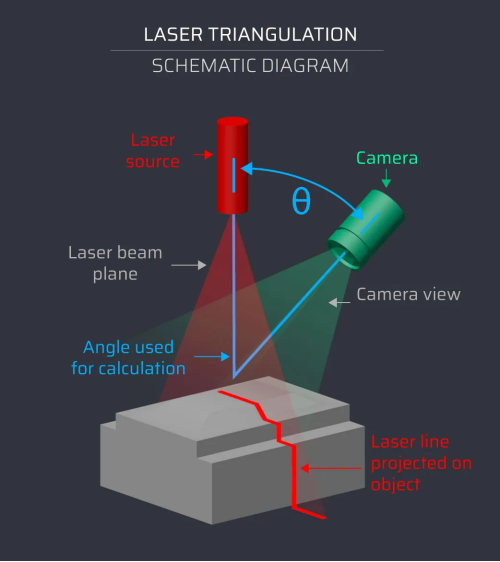

Triangulación láser:

Se proyecta una línea láser (o un solo punto) sobre el objeto.

Una cámara, colocada en un ángulo conocido con respecto al láser, captura la línea láser reflejada.

Utilizando trigonometría, el sistema calcula la distancia basándose en el ángulo de la luz reflejada y la distancia fija entre el láser y la cámara.

El proceso y el resultado

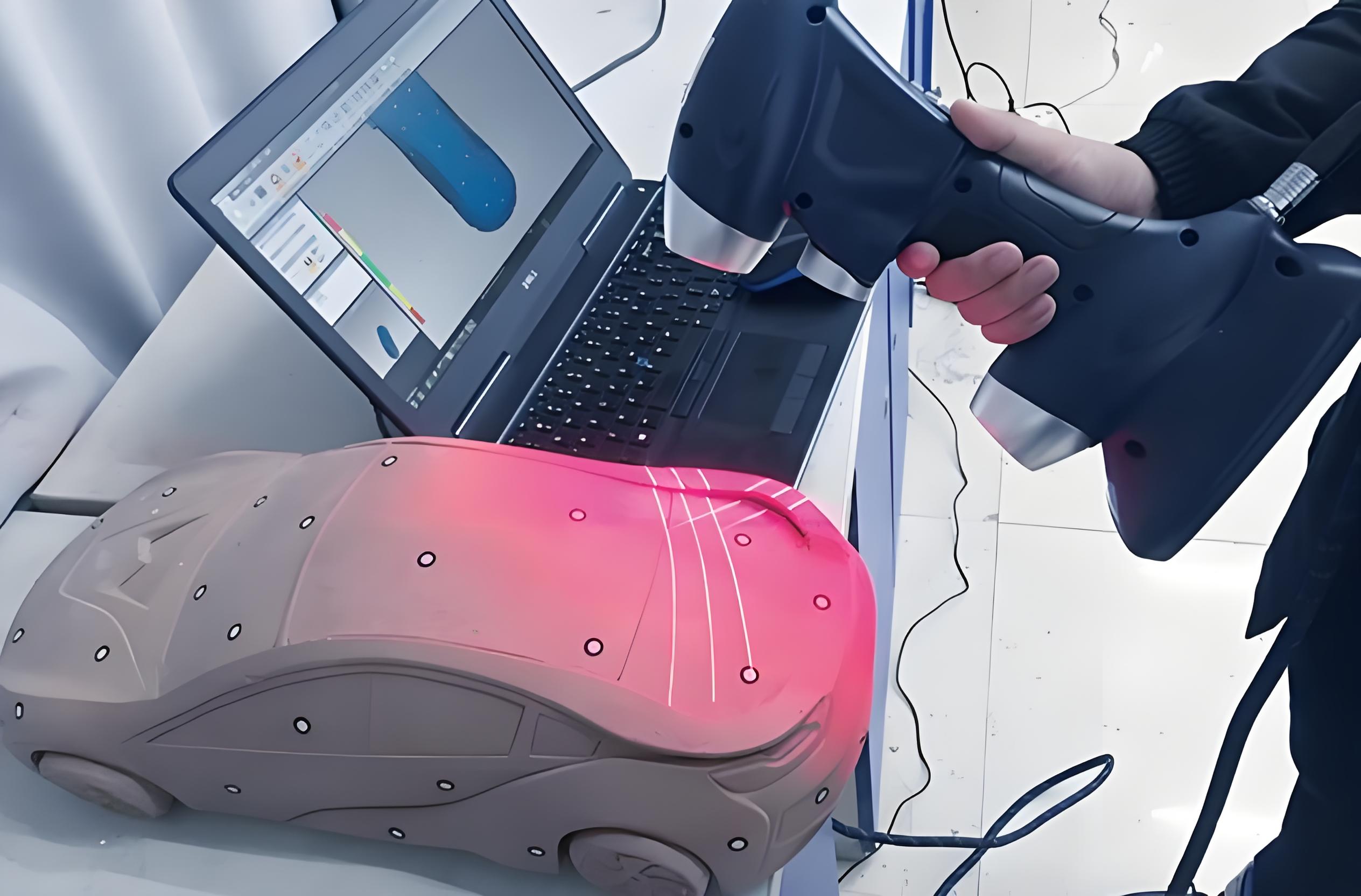

Captura de datos: los escáneres se mueven alrededor del objeto o sitio, capturando datos desde múltiples puntos de vista.

Generación de nube de puntos: todos los puntos calculados (coordenadas X, Y, Z) forman una gran 'nube de puntos'.

Creación de modelos 3D: el software procesa la nube de puntos y la fusiona en una malla o modelo 3D unificado y detallado.

Color y textura: las cámaras de alta resolución suelen capturar el color y la textura, añadiendo realismo al modelo digital.

Aplicaciones comunes

Arquitectura y construcción: documentación conforme a obra, planificación de renovaciones, gestión de instalaciones.

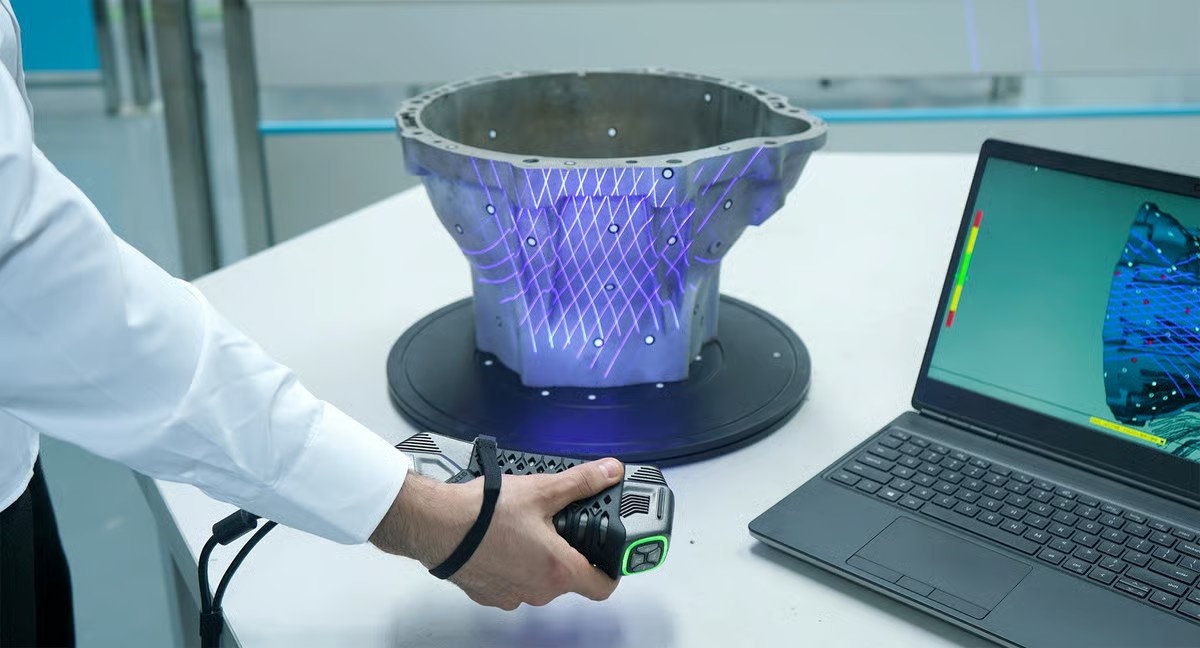

Fabricación: Inspección de calidad, ingeniería inversa, creación de modelos CAD a partir de piezas físicas.

Juegos y realidad virtual: creación de entornos digitales realistas desde ubicaciones del mundo real.

BU-Laser tiene los siguientes modelos de láser que se pueden utilizar para el escáner 3D

1. Módulo láser de línea recta única

2. Módulo láser de un solo canal para proyectar cuadrícula/matriz de puntos estructurada (use lentes de enfoque +DOE).

3. Módulo láser monocanal para proyectar un patrón multilínea con un DOE (use lente de enfoque +DOE).

4. Módulo láser de un solo canal para proyectar rayos láser multilínea paralelos (use lentes de línea Powell +DOE).

5. Módulo láser multicanal para proyectar rayos láser multilínea paralelos y que se cruzan (use lentes de línea Powell +DOE). . Para el módulo estándar actual, el cliente puede seleccionar hacerlo con una línea, 3 líneas, 7 líneas, 13 líneas, 21 líneas, 25 líneas, 49 líneas.

Todos los láseres anteriores se pueden personalizar con una longitud de onda de 375-980 nm, diferente potencia, tamaño de carcasa, etc. Para saber más, póngase en contacto con nosotros en song@bu-laser.com.
