Láser acoplado a fibra para el desarrollo y exposición

Láser acoplado a fibra para el desarrollo y exposición

El desarrollo es una tecnología de fotolitografía en la que el fotorresistente en el área de exposición del fotorresistente positivo y el área de no exposición del fotorresistente negativo se disuelven en el desarrollador para formar un patrón tridimensional en el fotorresistente.

El desarrollo y la exposición es un paso clave en el proceso de fabricación de placas de PCB. El láser acoplado a fibra en la tecnología de desarrollo y exposición se refleja principalmente en su capacidad para proporcionar fuentes de luz precisas y estables, lo que implica copiar con precisión los gráficos de circuitos diseñados en la placa PCB y establecer las bases para los procesos de grabado y soldadura posteriores.

Las siguientes son algunas aplicaciones clave y ventajas de los láseres acoplados en fibra en desarrollo y exposición:

1. Integración de longitud de onda múltiple: los láseres acoplados de longitud de onda múltiple pueden integrar múltiples longitudes de onda láser en una fibra óptica, lo cual es muy útil para aplicaciones que requieren longitudes de onda específicas para el desarrollo y la exposición. Por ejemplo, las longitudes de onda como 375 nm, 405 nm y 410 nm se usan comúnmente en la fabricación de placas de PCB, escritura directa láser, desarrollo y exposición, etc.

2. Máquina de litografía de escritura directa láser de alta resolución: la máquina de litografía de escritura directa láser de alta resolución que usa 375 nm o 405 nm La fuente de luz ultravioleta es adecuada para el pegamento sensible a los rayos UV, y puede rayar directamente en un pegamento fotorresistente o sensible a UV para obtener estructuras micro-nano.

3. Alta precisión y alta velocidad: la tecnología de manchas de compresión de fibra puede hacer que el diámetro de la mancha láser de salida de fibra alcance 50 micras o incluso más pequeños. Los láseres acoplados en fibra han mostrado amplias perspectivas de aplicación en muchos campos debido a sus ventajas de alta precisión, alta velocidad y transmisión de larga distancia, incluidos campos de procesamiento de láser como marcado con láser, corte con láser, soldadura con láser, etc.

4. Miniaturización y modularidad: los láseres acoplados a la fibra tienen las características del rendimiento de alto costo, el acoplamiento de fibra resistente a los rayos UV, el bajo consumo de energía, la miniaturización y la modularidad, lo que los hace muy útiles en aplicaciones de desarrollo y exposición donde se requiere espacio limitado o flexible.

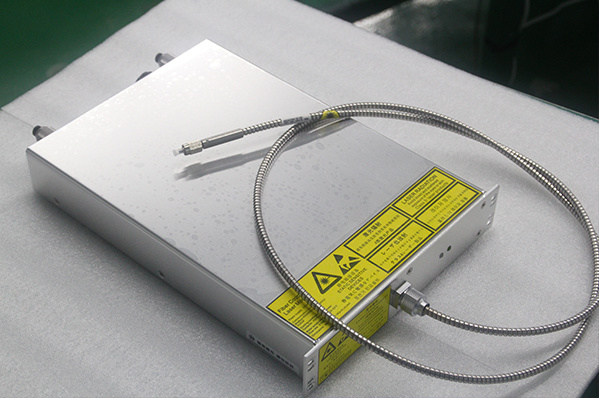

Parámetros del láser de exposición al desarrollo:

Longitud de onda láser: 405 nm ± 3 nm

Potencia láser: 10W-100W

Actual de trabajo: 7a

Voltaje de trabajo: 24V

Interfaz de fibra: FC

Diámetro del núcleo de fibra: 105 μm

Longitud de la fibra: 1.5m

Vida útil: 10000h

Aplicaciones:

1. Desarrollo y exposición

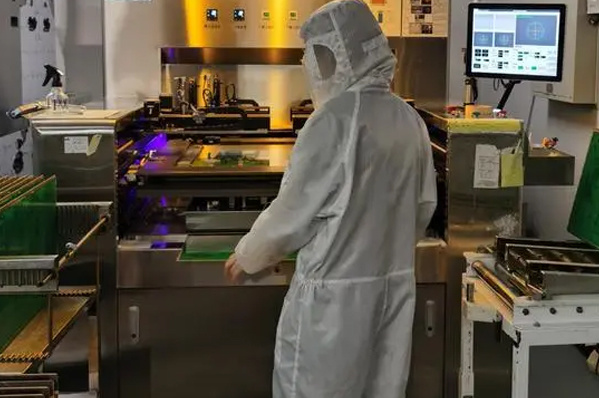

Utilizado en el paso de desarrollo y exposición de la producción de PCB, a través de la tecnología de exposición LDI, el contenido de los archivos electrónicos se transfiere a la placa PCB con láser.

2. Excitación de fluorescencia

Se usa para excitar proteínas biológicas para emitir fluorescencia, e incluso se puede lograr la detección de una sola molécula. El proceso de detección no es destructivo, no destructivo, altamente sensible y protege de manera efectiva las muestras. Es un importante método de investigación y análisis. En la actualidad, la tecnología de fluorescencia inducida por láser se ha aplicado a la pantalla de campo de flujo, detección microbiana, detección de semiconductores y otros escenarios.
