La innovación en el escaneo 3D ha cambiado la forma en que las industrias abordan el diseño, la fabricación y la preservación digital. En el centro de esta transformación se encuentra la evolución de la tecnología láser multilínea, un enfoque sofisticado que está redefiniendo la precisión, eficiencia y confiabilidad del escaneo para aplicaciones que van desde la inspección industrial hasta la ingeniería inversa y la conservación del patrimonio cultural.

Comprensión de la tecnología láser multilínea

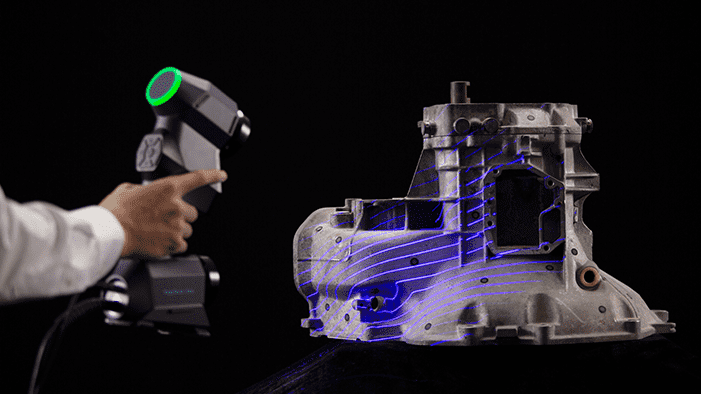

Los escáneres láser multilínea representan un avance con respecto a los sistemas de iluminación tradicionales de una sola línea o estructurados. En lugar de proyectar un solo haz, la tecnología láser de líneas múltiples emite una serie de líneas láser finamente controladas (a menudo azules o infrarrojas) sobre la superficie de un objeto. Estas líneas interactúan con la geometría del objeto y sus reflejos son capturados por cámaras o sensores de alta resolución. Los datos resultantes se procesan para crear un mapa 3D preciso, o nube de puntos, de la superficie del objeto.

El principio científico que sustenta este método implica la triangulación, donde la posición y el ángulo de cada línea láser se correlacionan con la reflexión observada para calcular las coordenadas espaciales exactas. Los sistemas multilínea avanzados emplean técnicas como el modelado espacial de superficies cuádricas y la estimación geométrica para superar los desafíos que plantean las superficies curvas, los materiales reflectantes o las texturas complejas de los objetos. Las investigaciones en revistas como Scientific Reports destacan el uso de ecuaciones cuádricas espaciales para calibrar y corregir distorsiones no lineales, lo que ofrece mejoras mensurables en la fidelidad de la reconstrucción.

Avances en la tecnología de escaneo 3D

La tecnología de escaneo 3D moderna se basa en una sinergia de hardware y software. Los escáneres láser de líneas múltiples, como los que incorporan líneas láser azules y luz estructurada de campo completo, logran una precisión de grado metrológico con una precisión de fotograma único de hasta 0,01 mm. La captura de datos de alta velocidad, que a menudo alcanza millones de puntos por segundo, permite la rápida digitalización tanto de componentes pequeños e intrincados como de ensamblajes de tamaño mediano.

Un aspecto crítico de estos sistemas es la adaptabilidad. Muchos escáneres ahora ofrecen múltiples modos de escaneo (por ejemplo, luz estructurada de líneas cruzadas, líneas paralelas y de campo completo), que se pueden seleccionar según el tamaño del objeto, las propiedades de la superficie y la resolución requerida. Las plataformas giratorias automatizadas, los kits de marcadores y los algoritmos de seguimiento avanzados agilizan el proceso de escaneo, reducen la necesidad de intervención manual y garantizan resultados consistentes incluso en superficies difíciles como metales brillantes o plásticos de color negro intenso.

Ciencia del escaneo láser: precisión mediante calibración y geometría

La ciencia detrás del escaneo láser depende de una calibración precisa y del modelado matemático tanto del sistema de escaneo como del objeto. Las rutinas de calibración generalmente implican capturar patrones de referencia en geometrías conocidas, como placas de calibración planas, y ajustar ecuaciones complejas, como superficies cuádricas, a los datos observados. Este proceso corrige las distorsiones ópticas introducidas por elementos como elementos ópticos difractivos (DOE) o proyecciones de gran ángulo.

Además, se utilizan técnicas de estimación geométrica para optimizar la correspondencia entre puntos en sistemas de cámaras estéreo, minimizando los errores introducidos por ruido o desalineación. Al estimar distancias geométricas mínimas entre los puntos observados y proyectados, los escáneres láser multilínea pueden perfeccionar la precisión de cada coordenada 3D en el modelo final. Esta metodología admite aplicaciones en inspección de calidad industrial, diseño automotriz, robótica e incluso desarrollo de dispositivos biomédicos.

Aplicaciones clave e impacto en la industria

Las industrias se benefician de la tecnología de escaneo láser multilínea de diversas maneras:

● Ingeniería inversa:

Digitalización rápida y precisa de piezas existentes para modificación, documentación o replicación.

● Inspección de calidad:

Medición de alta resolución y comparación con modelos CAD para garantizar la coherencia en la fabricación.

● Patrimonio Cultural:

Digitalización 3D sin contacto de artefactos y monumentos, preservando detalles sin riesgo para superficies frágiles.

● Automotriz y aeroespacial:

Inspección de geometrías complejas, análisis de desgaste y creación rápida de prototipos.

Presentamos el módulo láser multilínea de BU-LASER: precisión y versatilidad en escaneo 3D

Aumente la precisión, eficiencia y adaptabilidad de su escaneo 3D con los módulos láser multilínea de última generación de BU-LASER, diseñados específicamente para reconstrucción 3D de alto rendimiento, visión artificial e inspección de calidad. Como empresa confiable de alta tecnología especializada en láseres semiconductores, BU-LASER ofrece soluciones líderes en la industria que redefinen la confiabilidad y precisión en las aplicaciones de escaneo 3D.

Ventajas principales del producto

- Rendimiento optimizado del láser azul: Al adoptar un láser azul de 450 nm con una potencia de salida de 1,6 W, el módulo cuenta con un brillo y una direccionalidad excepcionales. Su alta intensidad de luz resiste eficazmente la interferencia de la luz ambiental, lo que permite un funcionamiento estable incluso en entornos industriales o exteriores complejos. También destaca en el escaneo de materiales especiales como superficies negras o reflectantes, eliminando la pérdida de datos causada por reflejos débiles.

- Configuración multilínea precisa: con un diseño láser de tres canales con diseño de haz transversal de múltiples líneas (13+13+7 líneas/ 25+25+7 líneas/ 49+49+1 líneas, 21+21+7 líneas), el láser proyecta líneas de luz uniformes y claras que capturan ricos detalles espaciales en un solo escaneo. Esta configuración aumenta significativamente la velocidad de recopilación de datos y la densidad de la nube de puntos, sentando una base sólida para el modelado 3D de alta fidelidad en comparación con los láseres tradicionales de una sola línea.

- Diseño flexible y compacto: con un tamaño compacto de 40 × 27 mm, el módulo se integra fácilmente en escáneres 3D portátiles y equipos de inspección por visión. Equipado con modulación PWM (frecuencia de 100 KHz, ciclo de trabajo de 0-100 %), admite un ajuste de potencia continuo para adaptarse a diversas distancias de escaneo y tamaños de objetos.

Módulo láser de 3 canales

49+49+1 láser multilínea

Conclusión: dando forma al futuro del escaneo 3D con tecnología láser multilínea

A medida que las industrias ponen cada vez más énfasis en la transformación digital, la ciencia detrás del escaneo láser multilínea se destaca por su combinación de precisión, eficiencia y adaptabilidad. Al aprovechar la calibración avanzada, el modelado geométrico y la captura de datos de alta velocidad, los escáneres láser multilínea ofrecen una base versátil para la digitalización 3D en innumerables campos.

BU-Laser tiene los siguientes modelos de láser que se pueden utilizar para el escáner 3D

1. Módulo láser de línea recta única

2. Módulo láser de un solo canal para proyectar cuadrícula/matriz de puntos estructurada (use lentes de enfoque +DOE).

3. Módulo láser monocanal para proyectar un patrón multilínea con un DOE (use lente de enfoque +DOE).

4. Módulo láser de un solo canal para proyectar rayos láser multilínea paralelos (use lentes de línea Powell +DOE).

5. Módulo láser multicanal para proyectar rayos láser multilínea paralelos y que se cruzan (use lentes de línea Powell +DOE). . Para el módulo estándar actual, el cliente puede seleccionar hacerlo con una línea, 3 líneas, 7 líneas, 13 líneas, 21 líneas, 25 líneas, 49 líneas.

Todos los láseres anteriores se pueden personalizar con una longitud de onda de 375-980 nm, diferente potencia, tamaño de carcasa, etc. Para saber más, póngase en contacto con nosotros en song@bu-laser.com.
