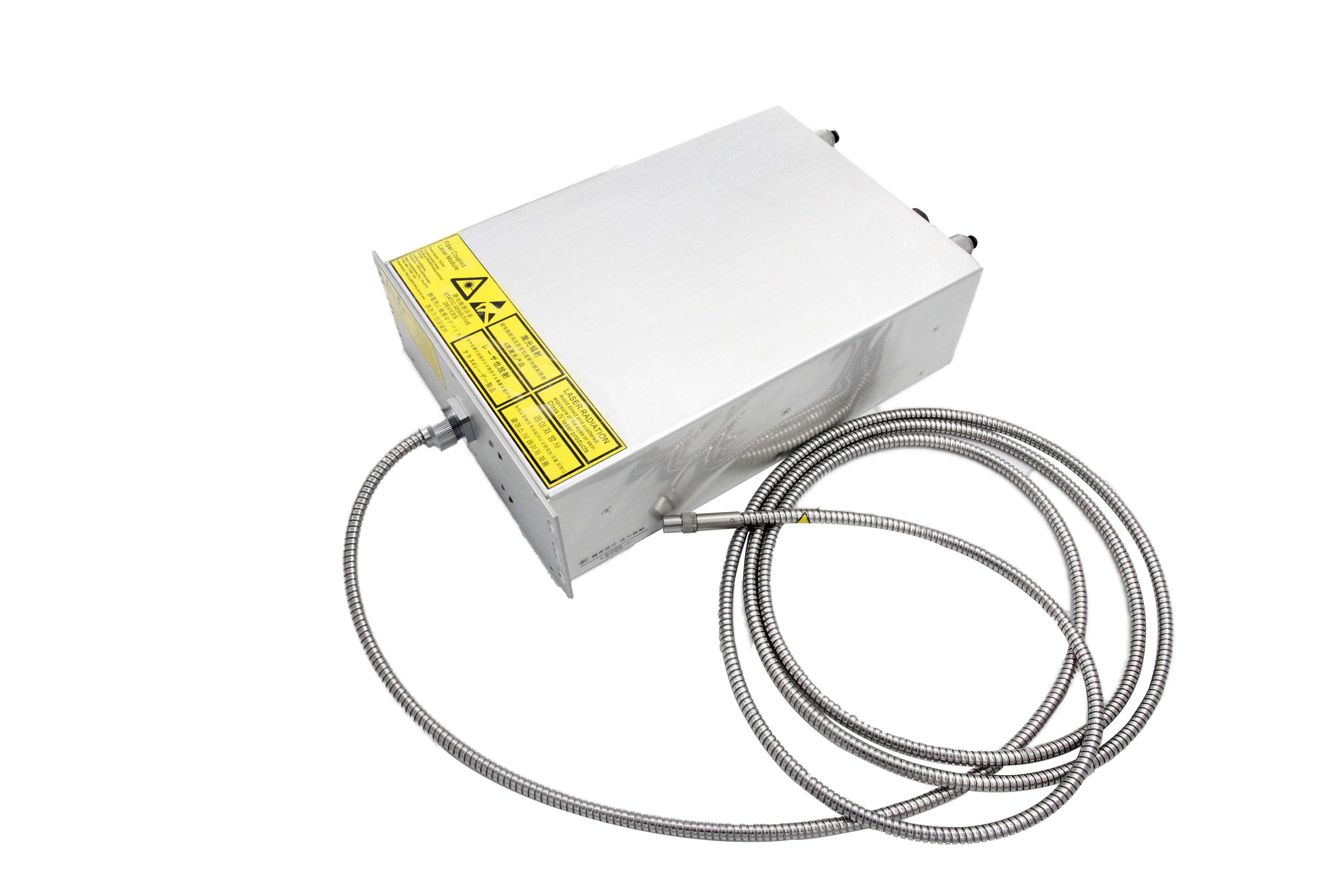

Módulo láser acoplado de fibra UV de longitud de onda dual 2IN1 405nm 40W y 375nm 8W

El módulo láser acoplado de fibra UV de longitud de onda dual 2IN1, 405 nm, 40 W y 375 nm, 8 W: una solución óptica multifuncional de alta potencia diseñada para microfabricación avanzada, procesamiento de semiconductores, litografía de proceso dual PCB HDI (Interconexión de alta densidad) y fabricación de materiales curables por UV. Combinando la capacidad de procesamiento de alta eficiencia de la luz violeta de 405 nm y la ventaja de patrones de resolución ultra alta de la luz ultravioleta cercana de 375 nm, este módulo ofrece una potencia de salida total de 48 W con control de longitud de onda independiente, lo que permite la integración en un módulo de múltiples flujos de trabajo de procesamiento de precisión y reduce los costos de inversión en equipos.

Ventajas principales de la sinergia de longitud de onda dual

Complementario de longitud de onda dual: cubre las necesidades de procesamiento de precisión de rango completo

• Longitud de onda UV cercana de 375 nm y 8 W: apunta a escenarios de patrones de alta resolución: se alinea con el pico de absorción de los fotoprotectores de línea g/línea h, lo que permite la fabricación de funciones ultrafinas de menos de 1 μm (p. ej., dispositivos semiconductores MEMS, canales de chips de microfluidos) con zonas mínimas afectadas por el calor (HAZ ≤0,5 μm). El ancho de línea espectral ultraestrecho (≤3nm FWHM) garantiza una respuesta fotorresistente consistente, fundamental para el control de dimensiones críticas (CD) en la fabricación avanzada.

• Longitud de onda violeta de 405 nm y 40 W: optimizada para procesamiento de alto rendimiento: logra una eficiencia de absorción de 3 a 5 veces mayor en fotorresistentes a base de acrilato, adhesivos curables por UV y compuestos poliméricos que la luz de 375 nm, lo que permite una exposición rápida en una sola pasada de paneles de PCB de 600 mm × 600 mm y un curado rápido de recubrimientos conformados gruesos. La alta potencia de 40 W reduce el tiempo de procesamiento en un 70 % en comparación con los módulos de 10 W de longitud de onda única.

• Control de longitud de onda independiente: Ambas longitudes de onda admiten conmutación de encendido/apagado por separado y modulación PWM de 0 a 100 %, lo que permite una conmutación flexible entre patrones de alta resolución (375 nm) y procesamiento de alta velocidad (405 nm) sin reconfigurar la ruta óptica.

Acoplamiento de fibra de precisión y alta potencia total de 48 W: maximice el rendimiento del procesamiento

• La potencia de salida total de 48 W CW (40 W + 8 W) ofrece una densidad de energía combinada ≥50 000 mW/cm² en la punta de la fibra, lo que admite la producción por lotes de gran volumen de componentes complejos que requieren tanto un patrón fino como un procesamiento rápido.

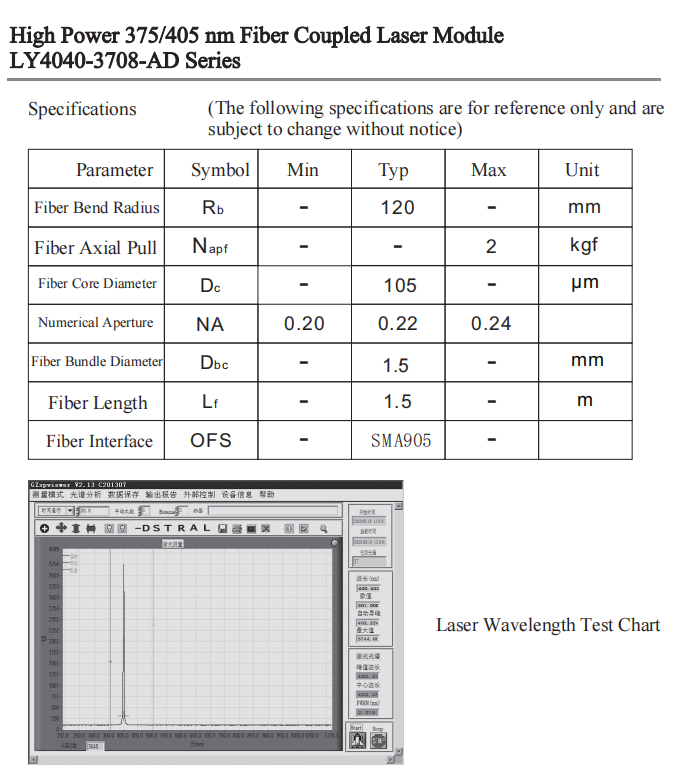

• Diseño de acoplamiento de fibra independiente de doble canal: cada longitud de onda se acopla a fibra de sílice multimodo de grado UV (diámetro del núcleo personalizable: 105um/200μm/400μm, NA=0,22) con una eficiencia de acoplamiento ≥85% para ambos canales, lo que minimiza la pérdida óptica y garantiza una transmisión de energía estable.

• Opción de salida de fibra compartida: el combinador de haz opcional integra dos longitudes de onda en una sola fibra para el procesamiento coaxial de doble longitud de onda, ideal para tareas híbridas (por ejemplo, modelado de 375 nm + curado de 405 nm en un solo paso). Longitud de fibra personalizable (de 1 a 20 m) para una integración flexible en máquinas de litografía, estaciones de procesamiento láser y líneas de producción automatizadas.

Sistema de refrigeración por agua de grado industrial: funcionamiento estable las 24 horas, los 7 días de la semana

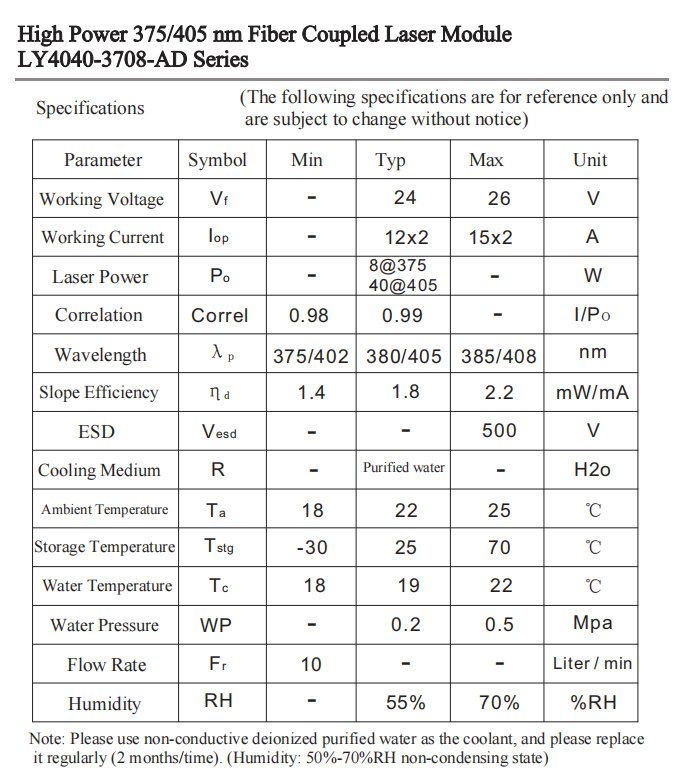

• Sistema de refrigeración por agua de alto flujo: mantiene una temperatura de unión del diodo láser ≤30 °C para el canal de 405 nm y ≤25 °C para el canal de 375 nm durante el funcionamiento a máxima potencia, lo que garantiza un MTBF ≥10 000 horas para las líneas de producción industrial.

• Control independiente de temperatura y flujo para cada canal: evita la interferencia cruzada entre los dos diodos láser de alta potencia, lo que garantiza la estabilidad de la longitud de onda y una calidad constante del haz.

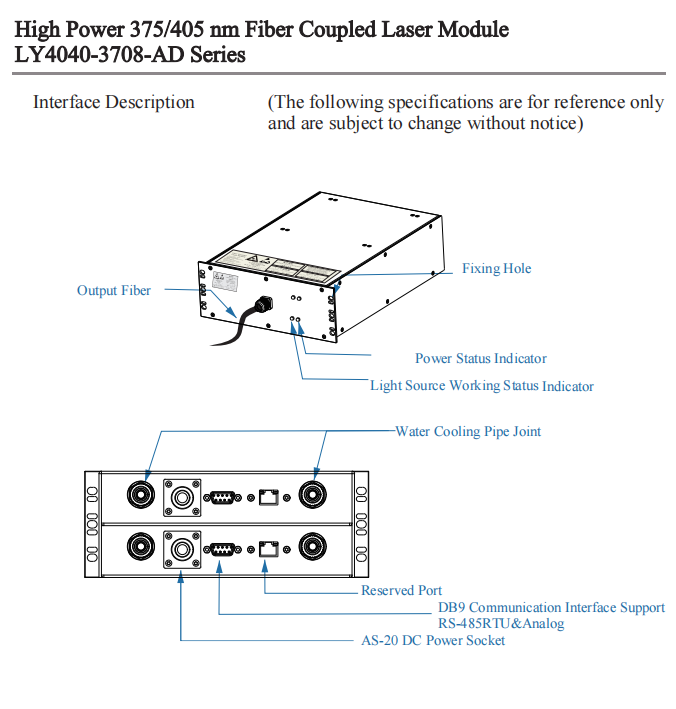

• Conectores de agua G1/4 a prueba de fugas compatibles con los principales circuitos de refrigeración industrial; El monitoreo integrado del caudal y la protección contra sobrecalentamiento activan el apagado automático para cada canal de forma independiente, evitando daños en cascada al módulo.

Diseño robusto y control inteligente: integración sencilla y funcionamiento seguro

• Carcasa sellada de aleación de aluminio anodizado (IP54 a prueba de polvo) con revestimiento resistente a los rayos UV, adecuada para entornos de salas blancas y talleres de fábrica: resiste el polvo, la humedad y los vapores químicos para proteger la óptica interna.

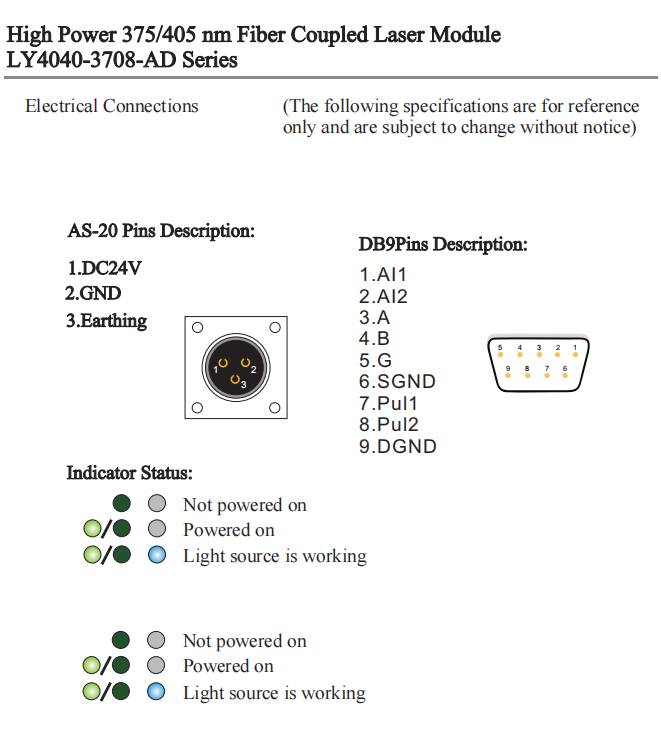

• Sistema de control de interfaz múltiple: la interfaz de comunicación RS485/Modbus admite monitoreo remoto y ajuste de potencia, frecuencia de modulación y temperatura para cada longitud de onda.
